流量喷嘴
经过工程设计的节流元件，适用于高流速、无粘性且无腐蚀性流体的差压流量测量

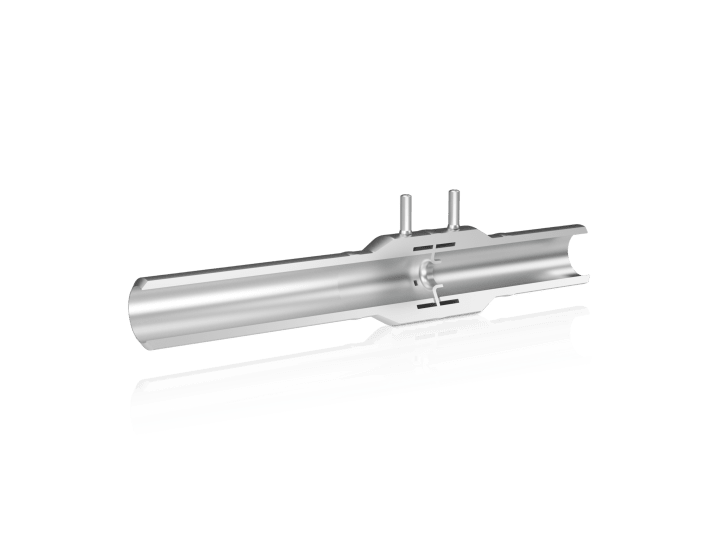

- ISA 1932、长径和文丘里喷嘴
- 标准：ISO 5167、ASME MFC-3M 或 ASME PTC 6
- 仅需较短的前后直管段
产品变化
流量喷嘴
经过工程设计的节流元件，适用于高流速、无粘性且无腐蚀性流体的差压流量测量
- ISA 1932、长径和文丘里喷嘴
- 标准：ISO 5167、ASME MFC-3M 或 ASME PTC 6
- 仅需较短的前后直管段
产品变化
总览
精心设计的喷嘴节流元件，可用于高流速和高压工况下的无粘性且无腐蚀性的流体，而这种流体可能会对孔板带来磨损或损坏。流量喷嘴可能通过两片安装法兰，集成在预装的测量直管段中；或者焊接在管道内。与孔板相比，流量喷嘴对入口直管段的要求更短，永久压损也更低。同时，不存在易遭磨损的锐边。有许多不同类型的流量喷嘴可供选择 — 如，通常用于汽轮机性能测试的 ASME PTC 6 喉部取压喷嘴。
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- 典型的未经校准的最高不确定度为 ±0.8%（ISA-1932 喷嘴）；可选依照工艺操作雷诺数进行实流校准认证的选项，最高不确定度为 ±0.2%
- 典型的压损低至所产生差压的 5%（文丘里喷嘴）
- 材质：碳钢、不锈钢和特材
- 焊接、法兰连接，或安装在两片法兰的螺栓圆周正中
- 可选环室和多个取压口（冗余）
- 口径：2…24″（60...630 mm）标准；更大口径，请咨询
- 维护成本低，使用寿命长，总体拥有成本低
- 焊接在预装的直管段内的流量喷嘴
