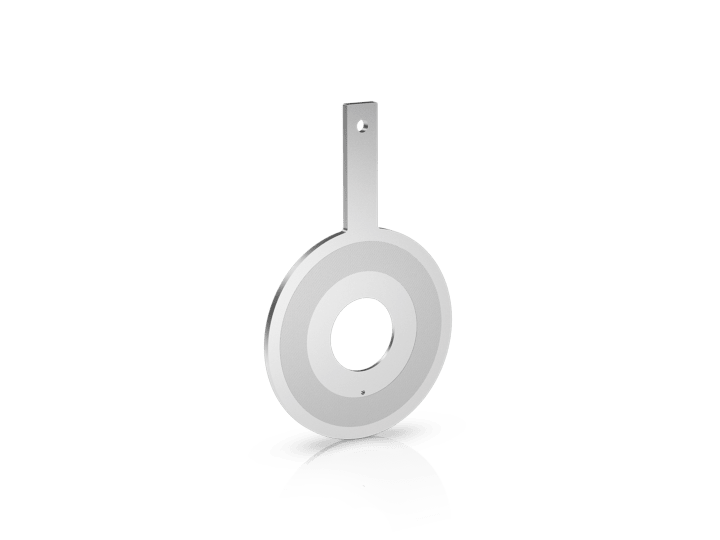

OPTIBAR OP 1100
带 RF 密封面的孔板
- 用于安装在测量法兰之间（ASME 16.36、16.5、16.47 A）
- 口径：½…24"；压力等级最高 ASME Cl 2500
- 温度：最高 +450°C / +842°F
- 材质：1.4404 / 316L
OPTIBAR OP 1100
带 RF 密封面的孔板
- 用于安装在测量法兰之间（ASME 16.36、16.5、16.47 A）
- 口径：½…24"；压力等级最高 ASME Cl 2500
- 温度：最高 +450°C / +842°F
- 材质：1.4404 / 316L
总览
OPTIBAR OP 1100 是一款带突面（RF）结构的孔板。该款结构简单、性价比高的差压流量元件，适用于洁净的液体、气体或低流速蒸汽流量的基础应用。此节流元件，尤其适用于非临界的压力和温度的工况（温度最高 +450°C / +842°F；压力等级最高 ASME Cl 2500）。
OPTIBAR OP 1100 的孔板与手柄为一体式的无缝结构。此 RF 孔板由平垫片进行密封。突面的锯齿状纹理，可以增加握持力和保持力。此孔板与孔板法兰接头配套使用，用于带有标准取压口的 ASME 法兰（ASME 16.36、ASME 16.5）。OPTIBAR OP 1100 在上游侧有锐边，在下游侧有 45° 边；或者是双向横断剖面。
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- 符合 EN ISO 5167 标准的高性价比差压流量元件
- 口径：EN ISO 5167、ASME MFC-3M、AGA 3、ASME PTC 19.5 2004、GOST 8.586、RD 50-411-83
- 操作方便，安装简单
- 流量系数的不确定度低（<±0.5%）
- 根据规范，允许高雷诺数
- 可选排气疏水孔
