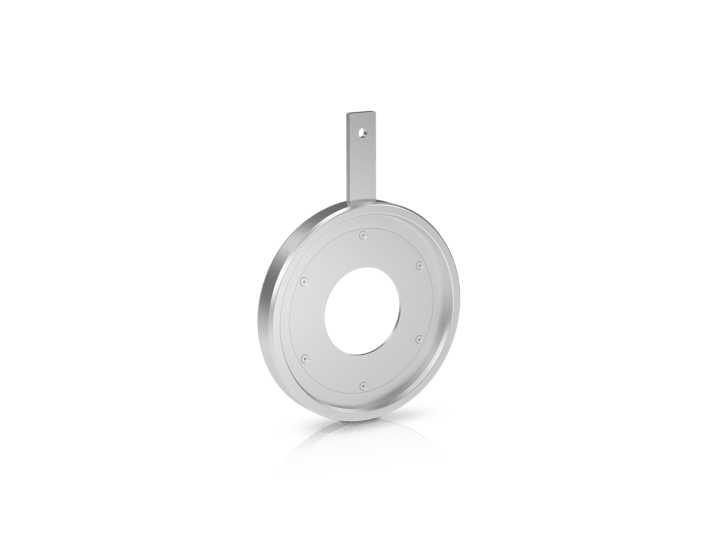

OPTIBAR OP 1110
带 RTJ 密封面的孔板
- 用于安装在测量法兰之间（ASME 16.36、16.5）
- 口径：1…24"；压力等级最高 ASME Cl 2500
- 温度：最高 +450°C / +842°F
- 材质：1.4404 / 316L
OPTIBAR OP 1110
带 RTJ 密封面的孔板
- 用于安装在测量法兰之间（ASME 16.36、16.5）
- 口径：1…24"；压力等级最高 ASME Cl 2500
- 温度：最高 +450°C / +842°F
- 材质：1.4404 / 316L
总览
OPTIBAR OP 1110 是一款带环接面（RTJ）结构的孔板。该款差压流量元件，尤其适用于洁净的液体、气体或低速蒸汽流量的高压应用。此 RTJ 孔板具备八角形整体垫片，用于安装在环接面法兰之间。
OPTIBAR OP 1110 的横断剖面的设计，适用于 RTJ 法兰的凹槽，用于法兰密封。与该孔板的主体材质相比，其八角 RTJ 垫片由较软的钢制成。因此，此孔板的密封可靠；在使用螺栓紧固前，请保持清洁。OPTIBAR OP 1110 在上游侧有锐边，在下游侧有 45° 边；或者是双向横断剖面。
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- 符合 EN ISO 5167 标准的高性价比差压流量元件
- 口径：EN ISO 5167、ASME MFC-3M、AGA 3、ASME PTC 19.5 2004、GOST 8.586、RD 50-411-83
- 操作方便，安装简单
- 流量系数的不确定度低
- 根据规范，允许高雷诺数
- 可选排气疏水孔
