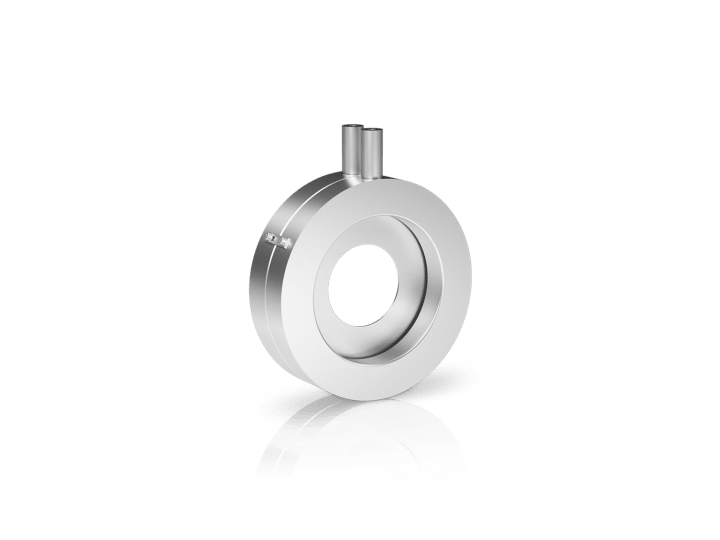

OPTIBAR OP 4100
带环形腔和角接取压口的孔板
- 分体型，安装在标准法兰（EN 1092-1）之间，可选截止阀
- 口径：DN50…600；压力等级最高 PN100
- 温度：最高 +400°C / +752°F
- 材质：1.4404 / 316L
OPTIBAR OP 4100
带环形腔和角接取压口的孔板
- 分体型，安装在标准法兰（EN 1092-1）之间，可选截止阀
- 口径：DN50…600；压力等级最高 PN100
- 温度：最高 +400°C / +752°F
- 材质：1.4404 / 316L
总览
OPTIBAR OP 4100 是一款集成环形腔和角接取压口的孔板。它的承载环被分割为两片，形成两个环形腔。在环形腔内，可以获得流量扰动的平均值，因此可以测量更稳定的压力信号。带环形腔室的孔板用于安装在标准的法兰之间。
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- 符合 EN ISO 5167 标准的高性价比差压流量元件
- 口径：EN ISO 5167、ASME MFC-3M、AGA 3、ASME PTC 19.5 2004、GOST 8.586、RD 50-411-83
- 所测压力为集成的环形腔内的平均值
- 流量系数的不确定度低
- 根据规范，允许高雷诺数
