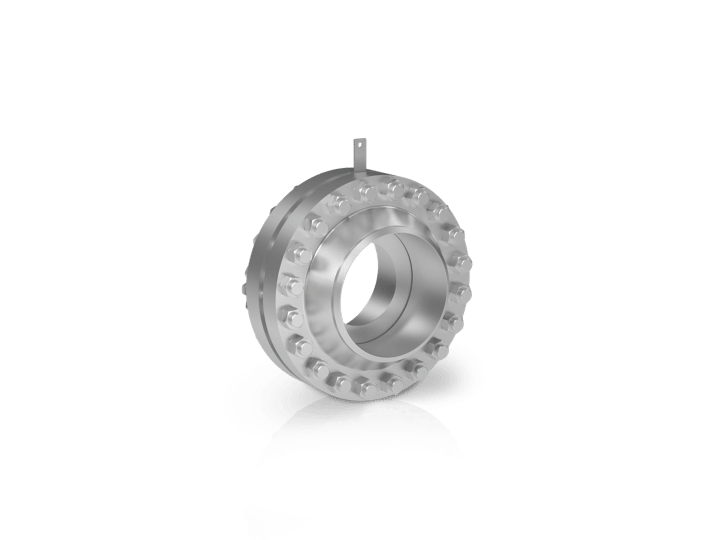

OPTIBAR OP 5110
带测量法兰的孔板组件（ASME 16.36）
- 带平密封面和法兰取压口
- 口径：1…24"；压力等级最高 ASME Cl 2500
- 温度：最高 +400°C / +752°F
- 材质：1.4404 / 316L
OPTIBAR OP 5110
带测量法兰的孔板组件（ASME 16.36）
- 带平密封面和法兰取压口
- 口径：1…24"；压力等级最高 ASME Cl 2500
- 温度：最高 +400°C / +752°F
- 材质：1.4404 / 316L
总览
OPTIBAR OP 5110 是一款带有法兰（ASME 16.36）、法兰取压口和环接（RTJ）密封面的孔板组件。该款差压元件，适用于具有较高安全要求的液体、气体或蒸汽的高压工况的应用。
此孔板组件，配备了所有的安装硬件，包括孔板、一对带取压口的法兰、垫片、螺栓、螺母，和用于分离法兰进行孔板检查的插孔螺钉。根据客户的要求，常规的 1⁄2″，3⁄4″ 取压口可选对焊、螺纹或法兰连接。取压口可选配冷凝室和截止阀。
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- 完全预装的组件
- 所测压力为集成的环形腔内的平均值，精度得以提升
- 口径：EN ISO 5167、ASME MFC-3M、AGA 3、ASME PTC 19.5 2004、GOST 8.586、RD 50-411-83
- 无需更换承载组件，即可拆除或更换孔板
- 流量系数的不确定度低
- 根据规范，允许高雷诺数
