地热蒸汽测量系统
文丘里流量计量系统，用于蒸汽应用并带有压力损失系数补偿
- 非饱和地热蒸汽的稳定测量
- 连续地实时流量测量，同时提供蒸汽质量的指示
- 与新系统或现有系统无缝集成
- 维护需求低
地热蒸汽测量系统
文丘里流量计量系统，用于蒸汽应用并带有压力损失系数补偿
- 非饱和地热蒸汽的稳定测量
- 连续地实时流量测量，同时提供蒸汽质量的指示
- 与新系统或现有系统无缝集成
- 维护需求低
总览

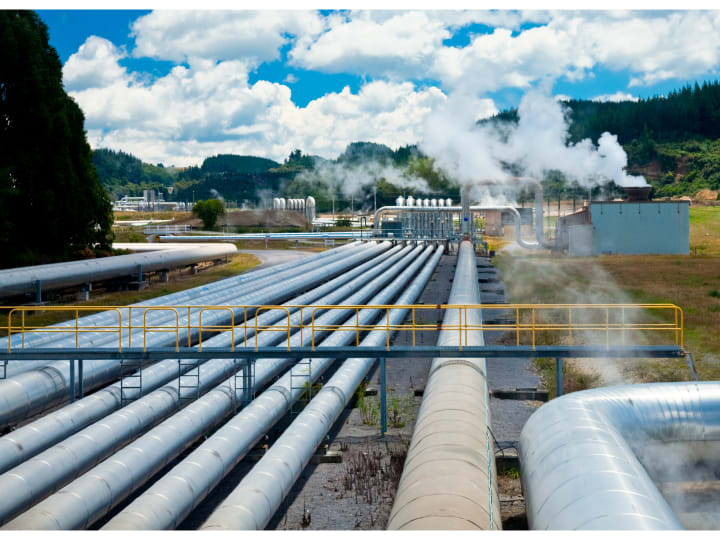

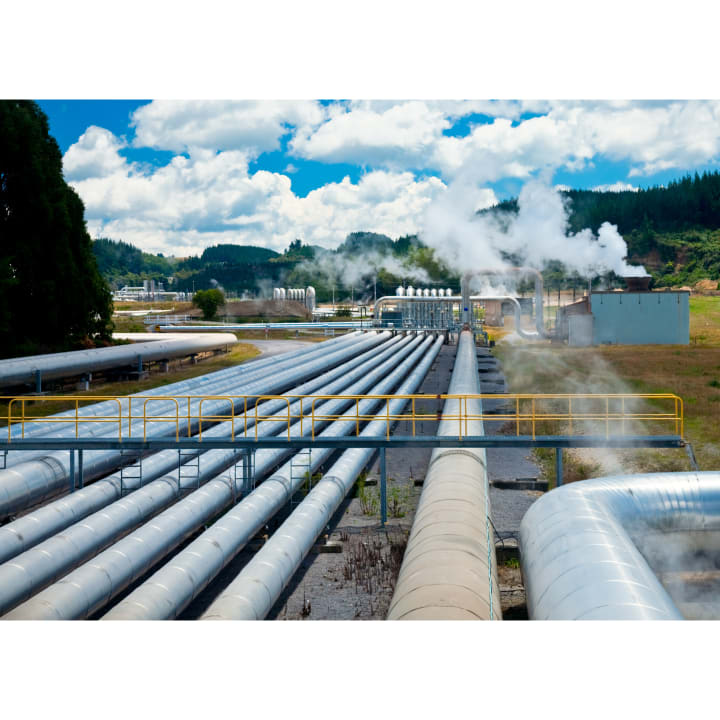

同时且稳定地测量蒸汽数量和质量，是所有地热发电厂所面临的挑战。当蒸汽接近饱和甚至湿时，操作条件的微小偏差或未被识别的工艺干扰，都可能导致冷凝或液体转移。任何错误的测量都会影响到工厂的控制，并危及涡轮叶片的寿命。
科隆公司的地热蒸汽测量系统，是基于文丘里湿气测量系统的升级版，该系统已在石油 & 天然气行业得到验证。该系统，由一个带有环形加热腔室的 6D 加长文丘里管，和一个用于液体越界相关和压力损失系数（PLR）监测的虚拟流量计算机（VFC）组成，压力损失系数表示液体含量的变化。
此系统完全符合国际标准，并结合现场验证，文丘里流量计设计与科隆公司的虚拟流量计算机相配套，以准确地测量蒸汽流量和状况。无须额外的、在线的蒸汽品质分析仪的情况下，该系统即可对可能的液体输送进行密切地监测和报警。
- 实时测量蒸汽湿度，实现过程的实时控制
- 测量范围；GVF > 90% 或 Lockhart Martinelli X < 0.3
- 标准口径 2 … 48” / 50 … 1200 mm（更大口径，请咨询）
- 压力等级依照相关的标准
- 符合 NACE MR 0175 并且适用于 NGC’s 和 TDS’s
- 最小化永久压力损失
- 连续地在线监测压力损失系数，可以在工艺过程出现问题时立即采取安全措施，并保障涡轮机的安全
- 可以准确地监测整个脱水过程（分离器、除雾器、凝结水分离器）
- 提供趋势、报警管理、报告，以及与工厂管理和控制系统的集成
- 扩展的诊断功能
